R|Z568M

Die R|Z568M von Dalibor Farný hat eine Ziffernhöhe von 53mm und ist damit strenggenommen größer als die Z568M, NL-934, oder NL-7037. Ihr Aufbau knüpft stark an den der Z5680M an, der uneingefärbten Version der Z568M, was sich auch im Namen widerspigelt: das R steht laut Farný für resurrection (deutsch: Auferstehung).

Zudem ist die R|Z568M Farnýs erste (von Hand) nach Serie gefertige Nixie-Röhre und stellt die finale Version des Labormusters DF-LS-10 dar. Hier ist sie im Größenvergleich zu sehen:

Die R|Z568M im Größenvergleich

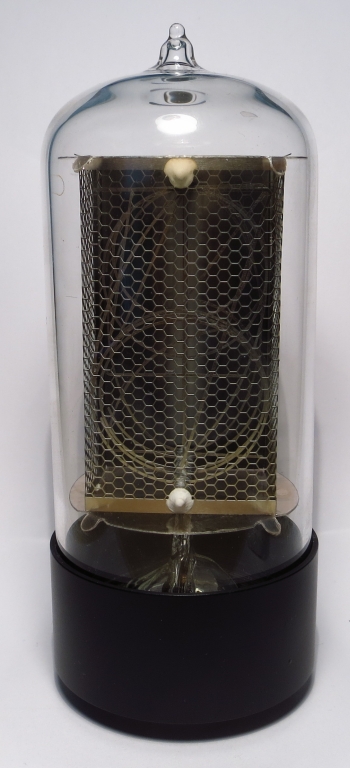

Sie ist mit ihren 125mm deutlich höher als die Z568M und Konsorten; das liegt an dem recht hohen Quetschsiegel im Sockel. Ummantelt ist der Sockel mit eloxiertem Aluminium. Die gesamte Verarbeitung ist makellos und steht einer professionell gefertigen Röhre in nichts nach:

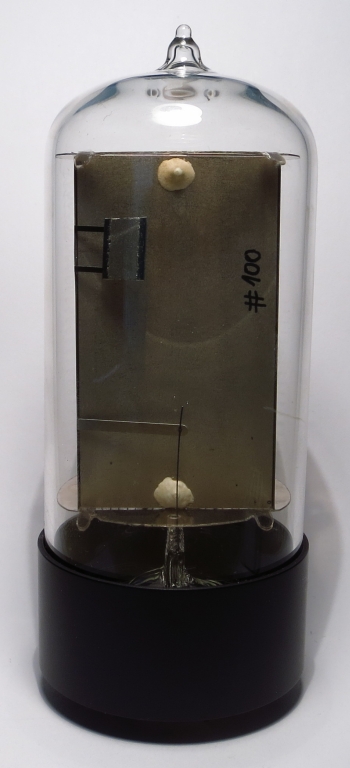

Es handelt sich bei dieser R|Z568M um das Jubiläumsexemplar mit Seriennummer 100. Unten im Sockel das erwähnte Quetschsiegel zu erkennen.

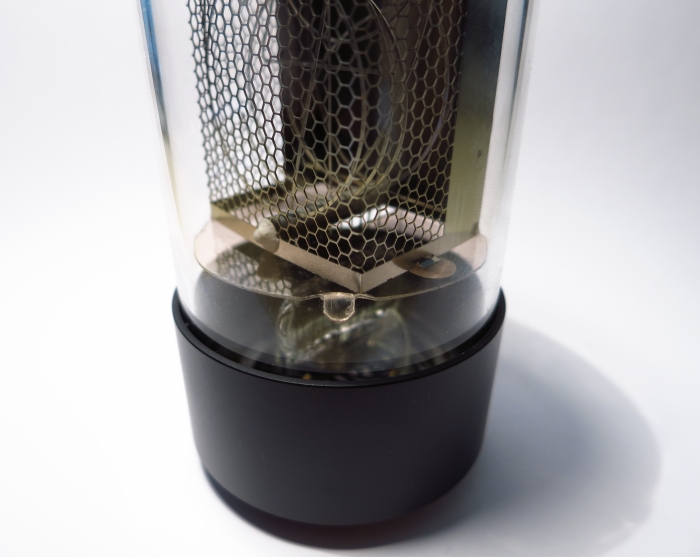

Hier ein paar Detailansichten:

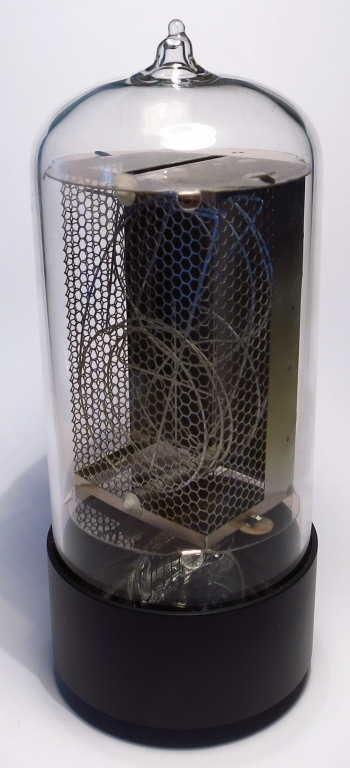

Die R|Z568M ist ein wahres Schmuckstück:

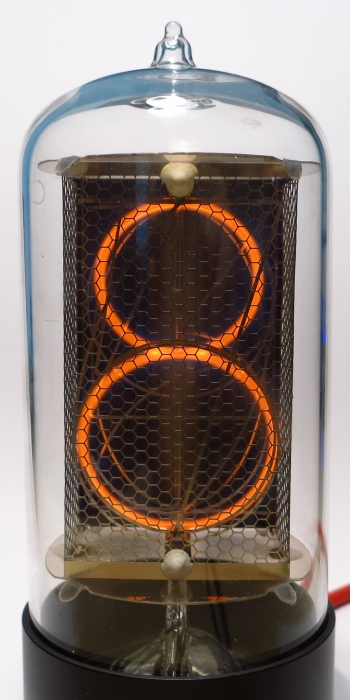

Die Anschlüsspins sind in eine Trägerplatine eingelötet, die wiederum mit der Aluminium-Sockelummantelung verbunden ist. Die Beschriftung der Pins ist ebenso sehr praktisch. Hier ist das Leuchtbild der R|Z568M zu sehen:

Das Leuchtbild ist phänomenal:

Die R|Z568M gibt es auch mit silbernem Sockel (Bild von Dalibor Farný):

R|Z568M mit silbernem Sockel

Hier sind zum Abschluss noch die Daten zur R|Z568M zu sehen:

Daten zur R|Z568M

Nach oben

show print layout Die deutsche Version der Seite besuchen

www.jb-electronics.de » Electronics » Nixie Tubes » Nixie Tube Collection » R|Z568M

R|Z568M

The R|Z568M by Dalibor Farný has a digit height of 53mm, thereby surpassing the Z568M, NL-934, or NL-7037 by a bit. Her structure resembles the Z5680M, the uncoated version of the Z568M. This is also mirrored in her name: according to Farný, the R in her name stands for resurrection.

The R|Z568M is Farný's first (handmade) Nixie tube model, representing the final stage of development that also includes the lab sample DF-LS-10. Here you can see her in size comparison:

The R|Z568M in size comparison

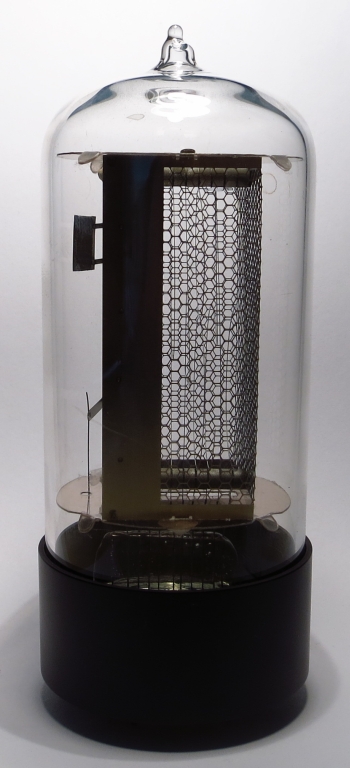

With a hight of 125mm, she is distinctively taller than the Z568M and the like; this is due to the not-so-compact pinch seal in the base. The base is surrounded by anodized aluminum. The R|Z568M is a result of extraordinary workmanship, comparable to professionally made Nixie tubes:

This specific version of the R|Z568M has the serial number 100 and is somewhat of an anniversary item, I am lucky to have it in my collection. In the base you can see the pinch seal mentioned above.

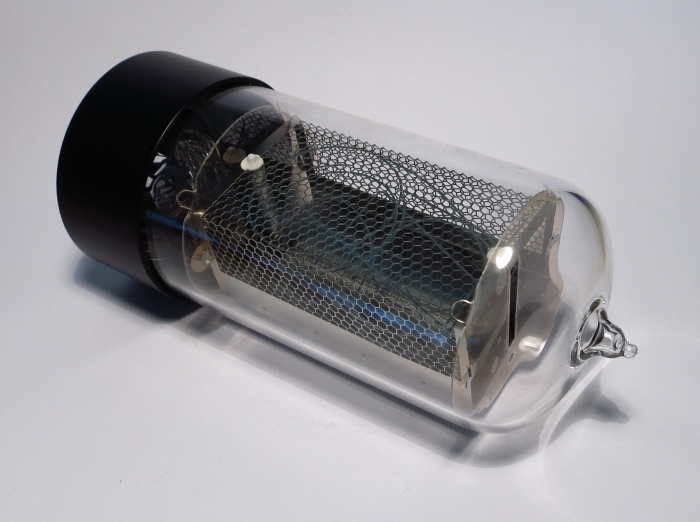

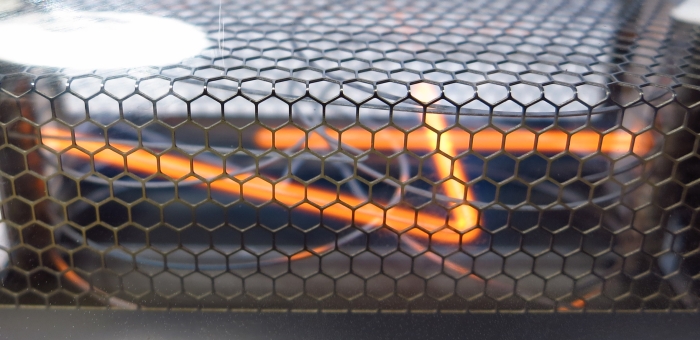

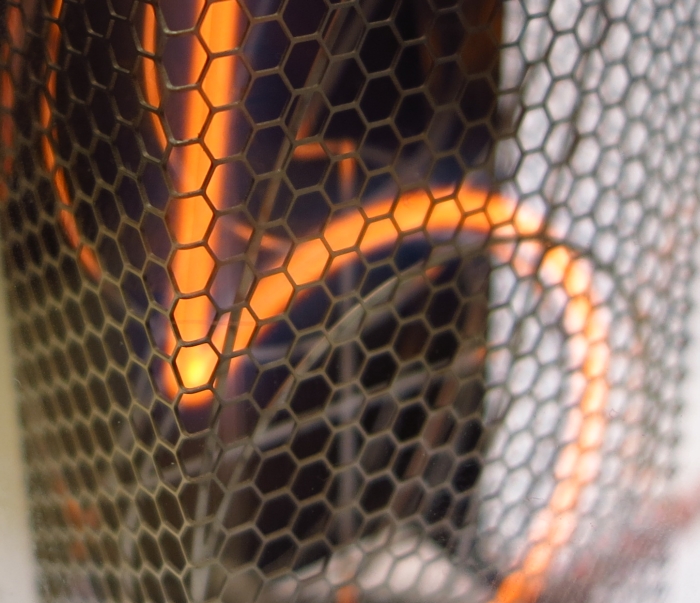

Here are a few details:

The R|Z568M is a true beauty:

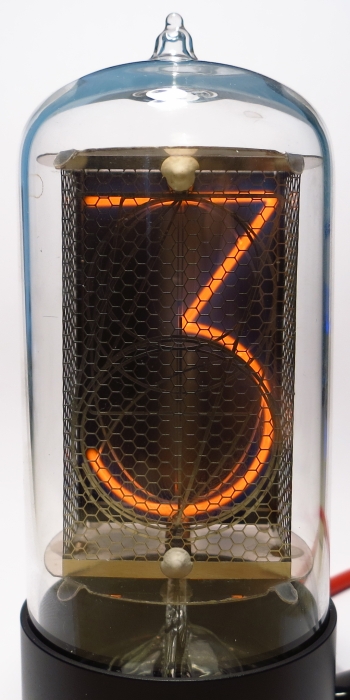

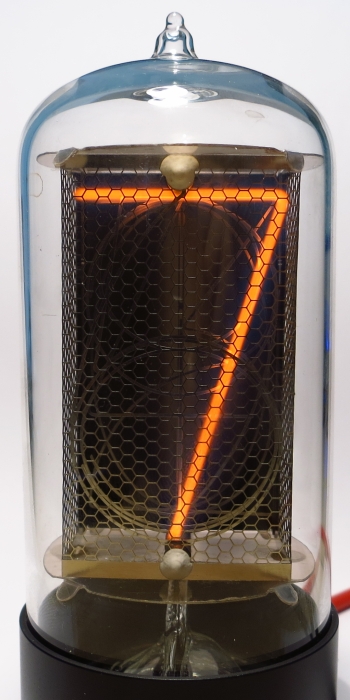

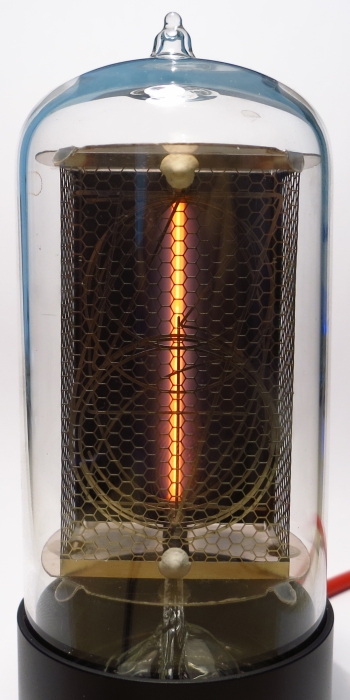

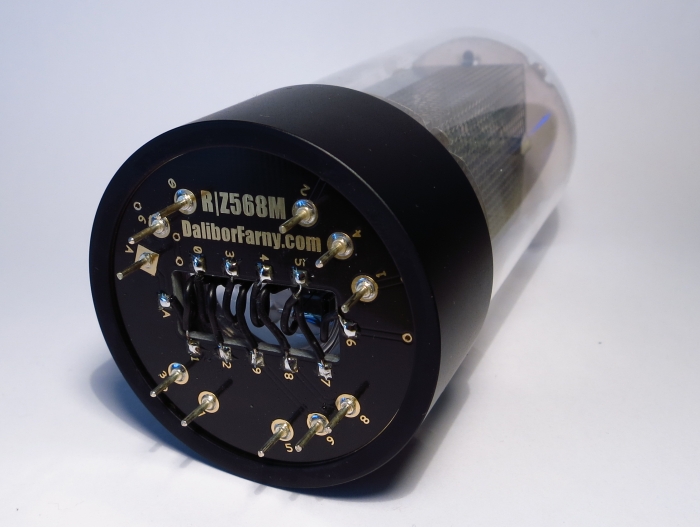

The connections are soldered onto a carrier PCB, which in turn is connected to the aluminum base shielding. The labels next to the pins are quite convenient. Here you can see the glowing digits of the R|Z568M:

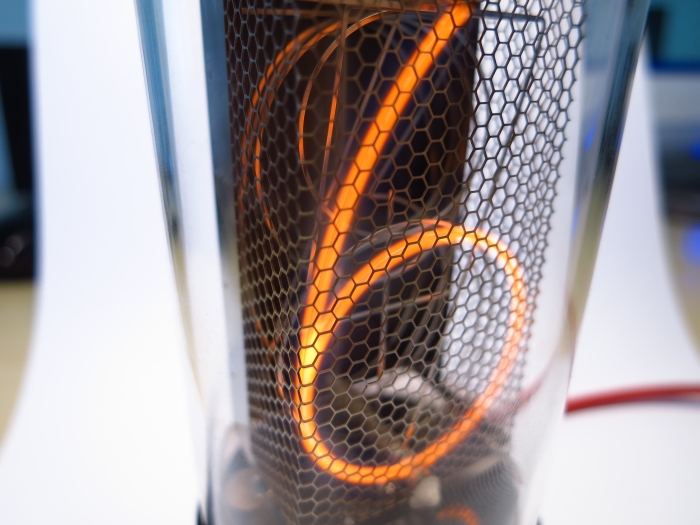

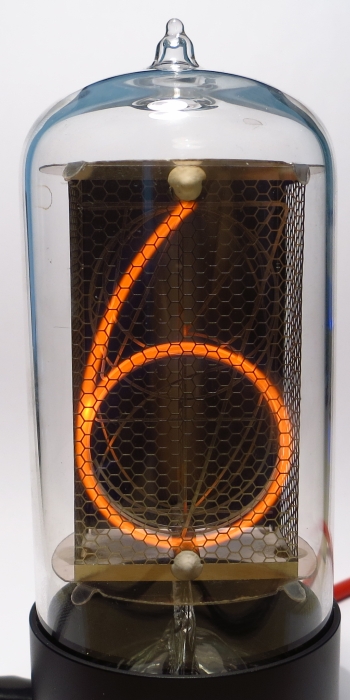

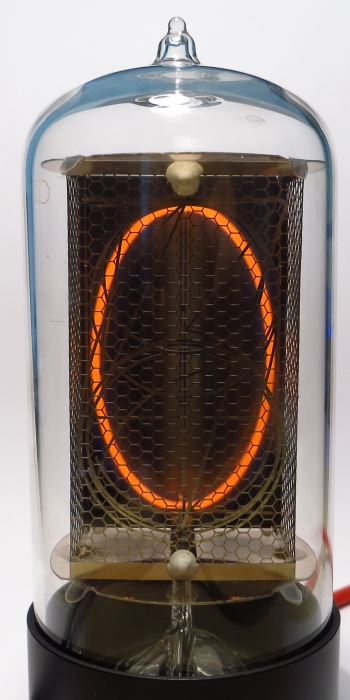

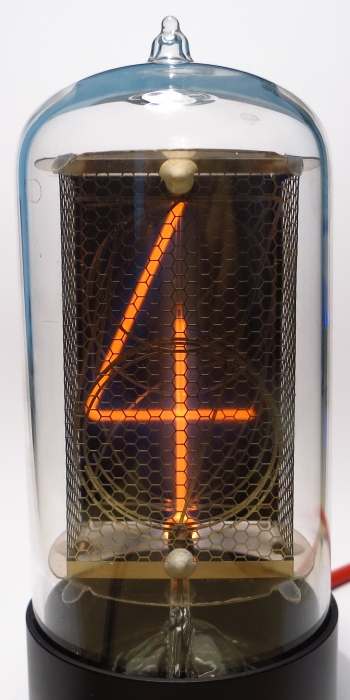

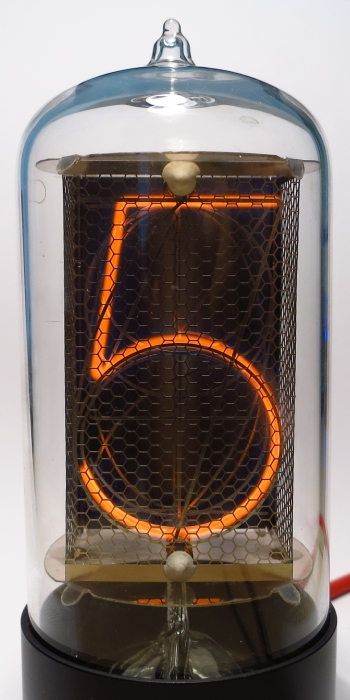

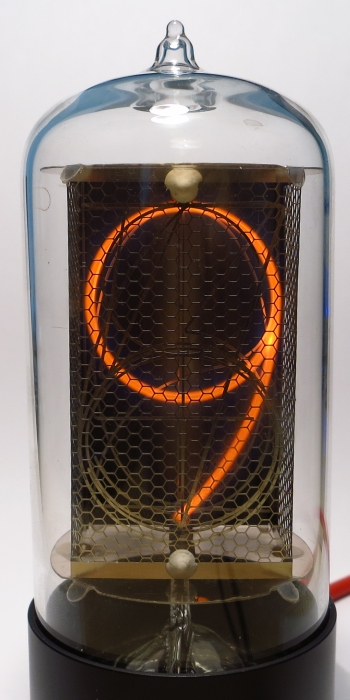

The glowing R|Z568M looks phenomenal:

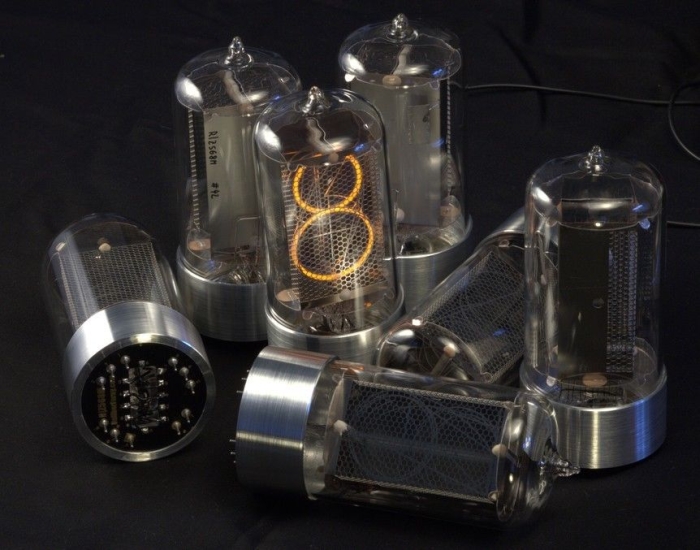

There is an alternate version of the R|Z568M featuring a base made of brushed aluminum (picture courtesy Dalibor Farný):

R|Z568M with brushed aluminum base

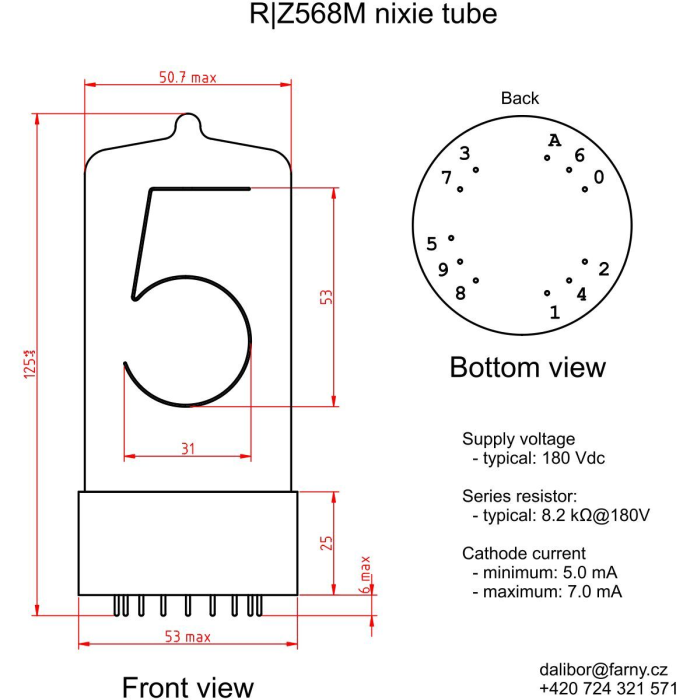

Here is the datasheet for the R|Z568M:

Datasheet for the R|Z568M
