HI544

Die japanische Nixie HI544 vom Hersteller Hitachi kann verschiedene Symbole darstellen; Einsatz fand sie in verschiedenen Tischrechnern. Hier der Größenvergleich:

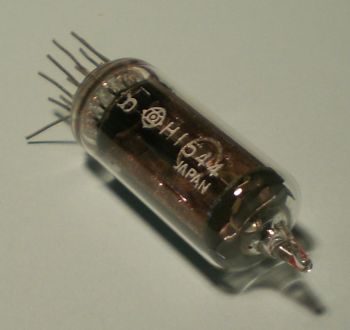

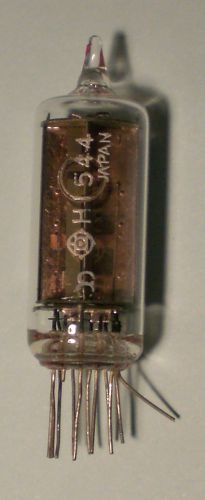

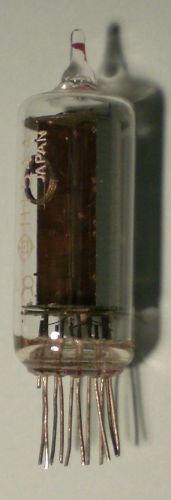

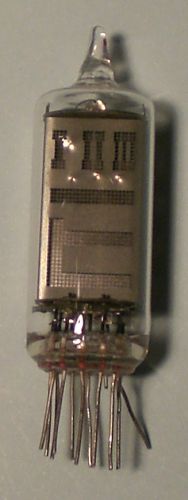

Hier ein paar Bilder der HI544 im Ruhezustand:

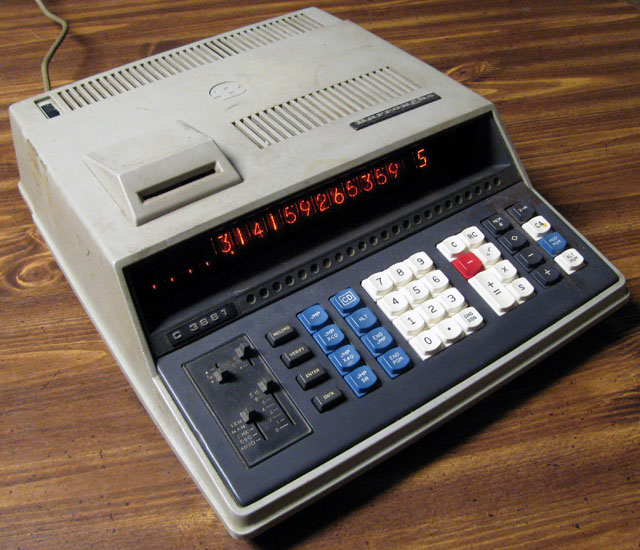

Die HI544 war zum Beispiel (zusammen mit der HI549) im C-3661 von Burroughs verbaut:

Quelle: http://www.decadecounter.com/vta/articleview.php?item=843

Quelle: http://www.decadecounter.com/vta/articleview.php?item=843

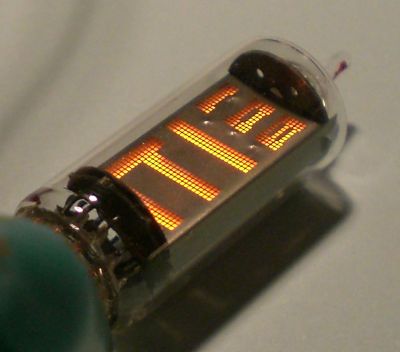

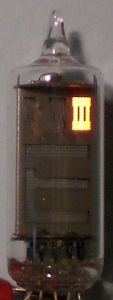

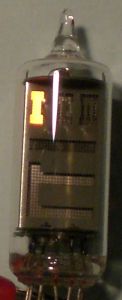

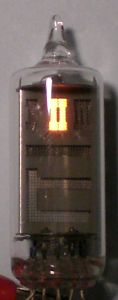

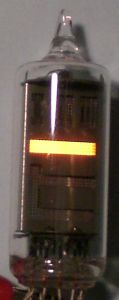

Hier ist das Leuchtbild der HI544 zu sehen:

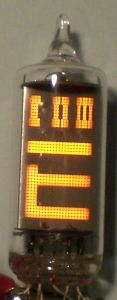

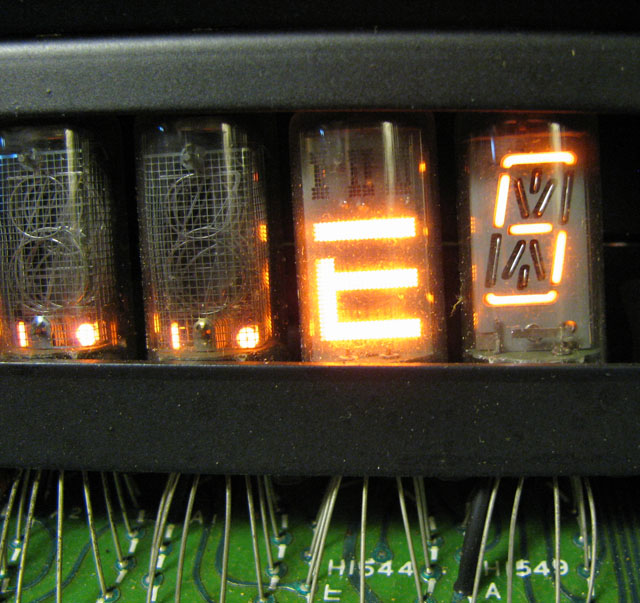

Das letzte Symbol ist wohl der untere Teil eines großen Es. Denn ergänzt mit dem oberen Minuszeichen ergeben die beiden Segmente ein E. Das wird in folgendem Bild, in dem alle Segmente angesteuert sind, deutlich:

Vielleicht symbolisierte dieses E dann Fehlermeldungen (Errors), da die HI544 ja in Tischrechnern ihren Einsatz fand.

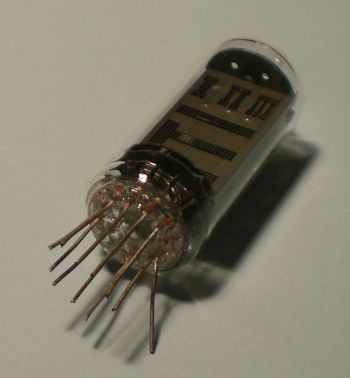

Man kann bei der HI544 übrigens von Segmenten sprechen, da die HI544 intern aufgebaut ist wie eine alphanumerische Nixie (etwa die B-7971 oder die HI549). Hinter dem Anodengitter befinden sich Metallstege bzw. Metallflächen, die glimmen. Das wird auf folgendem Bild deutlich:

Leider besitze ich kein Datenblatt zur HI544. Sollte jemand im Besitz dieses Datenblattes sein, würde ich mich über eine Mail diesbezüglich sehr freuen.
