Pegelanzeige
Diese simple Pegelanzeige beruht auf dem Spezial-IC KA2285 (Samsung) oder auch LBI403N (Sanyo). Das Datenblatt für den KA2285 können Sie hier herunterladen, das Datenblatt für den LB1403N finden Sie hier (beide im PDF-Format). Diese Datenblätter und viele weitere können Sie sich übrigens unter www.datasheetcatalog.com im PDF-Format anschauen und herunterladen.
Diese ICs sind recht alt und wurden vom neueren LM3915 im Versandhandel nahezu verdrängt. Der LM3915 kann zwar ganze 10 LEDs ansteuern - die obigen ICs nur 5 - aber ist dafür auch 10x teurer. Es ist daher kaum verwunderlich, dass diese ICs häufig in Sperrmüll-Radios zu finden sind.

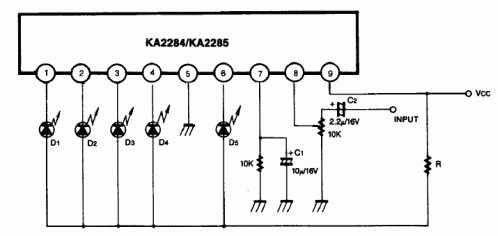

Hier ist die Ansteuerung des KA2285 zu sehen, den ich für dieses Pojekt verwendete:
Als Betriebsspannung wählte ich 9V und als R verwendete ich 10K.

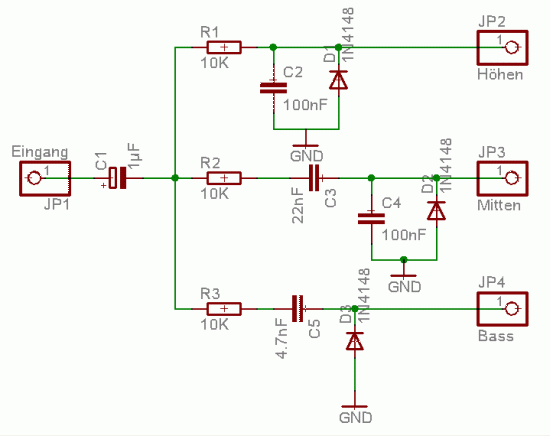

Um die Bässe, Mitten und Höhen anzeigen zu können, baute ich deshalb diese kleine Frequenzweiche, die auf www.b-kainka.de unter Bastelanleitungen zu finden ist, ein:
Hier ist der Originalschaltplan von obiger Seite zu sehen (die Frequenzweiche ist rechts am Rand gut zu erkennen):
Quelle: http://www.b-kainka.de/bastel85.htm
An JP2, JP3 und JP4 wird nun jeweils ein IC angeschlosssen. Ich entschied mich für rote LEDs für den Bass, gelbe LEDs für die Mitten und grüne LEDs für die Höhen.

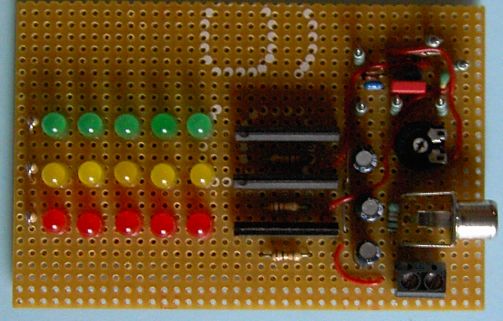

So sieht die fertige Schaltung aus:

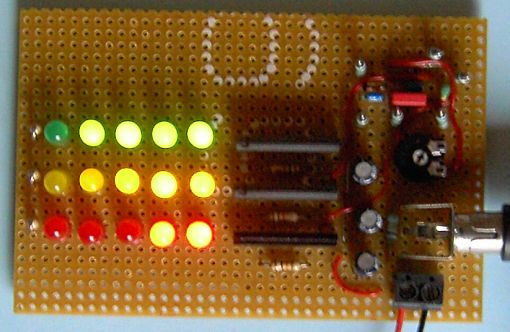

Und hier im Betrieb:
