Nixie-Netzteil I
Da man zum Betreiben von Nixes eine relativ hohe Betriebsspannung benötigt, braucht man ein Netzteil, das sowohl 5V für die Logik als auch 170V-190V für die Nixies liefert.
Dazu kann man einen besonderen Trick anwenden: Man schaltet zwei Transformatoren (hier 250V → 9V und 250V → 15V) Rücken an Rücken, das heißt mit der Sekundärseite gegeneinander. So entstehen in der Mitte bequeme 9V~, die man gleichrichten kann und anschließend mit einem Festspannungsregler und Pufferelkos auf 5V bringen kann. Die 9V~ werden danach (vom 230V → 15V Trafo) zu ca. 140V~ hochtransformiert, und durch das Gleichrichten und Glätten entstehen ca. 190V= (Faktor √2).
Wenn man andere Spannungen erzeugen will, kann die folgende Formel verwendet werden:
Spannung = Sekundärspannung Trafo 1 × Netzspannung / Primärspannung Trafo 2
Bei diesem Netzteil ergäbe das Folgendes:
Spannung = 9V × 230V / 15V = 138V
Da sich die Spannung durch das durch das Gleichrichten aber nochmals vergrößert, entstehen so ca. 180V.

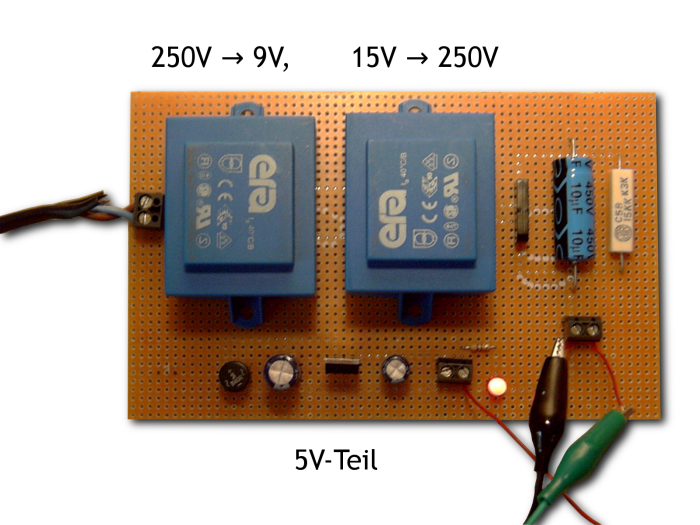

Wichtig: Dadurch ist der Hochspannungstromkreis galvanisch vom Netz getrennt. Das bedeutet aber keinesfalls, dass man den Hochspanungsteil gefahrlos berüren kann! So ein Stromunfall kann tödlich enden! Daher: Vorsicht beim Umgang mit dieser Schaltung!Hier sieht man das fertig aufgebaute Netzteil. Die einzelnen Komponenten wie Glätt-Elkos und Spannungsregler sind gut zu erkennen:
Im Dauerbetrieb ist aber die Verwendung einer Sicherung sehr zu empfehlen. Über diese würde dann die Netzspannung zugeführt, sodass sie bei einem Kurzschluss oder einer Überlastung die Schaltung automatisch vom Netz trennt.
