Lichtschrankenzähler

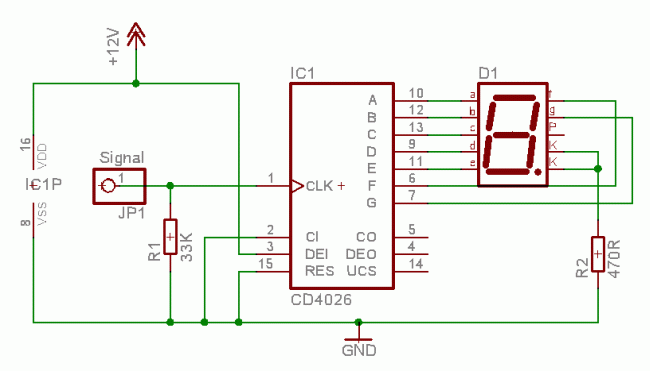

Diese Schaltung besteht aus einer Lichtschranke, die mit einem Zähler kombiniert wird. Der Zähler ist identisch mit dem Digitalzähler I:

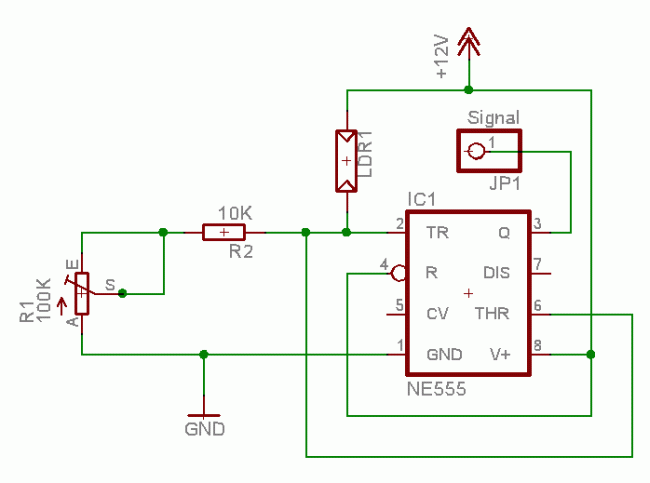

Die Lichtschranke benutzt einen Fotowiderstand zum Aufspüren von Helligkeitsunterschieden. Dieser Fotowiderstand (LDR) arbeitet zusammen mit dem Timer-IC NE555, der hier allerdings als Schmitt-Trigger verschaltet ist:
Mit dem Potentiometer R1 lässt sich die Empfindlichkeit einstellen. Wenn nun ein Helligkeitsunterschied auftritt, sendet obige Schaltung einen Impuls über den Jumper JP1. Wenn man dieses Signal an den Jumper JP1 der Zählerschaltung weiterleitet, zählt der Zähler bei jedem Helligkeitsunterschied mit.
Beim Aufbauen der Schaltung empfiehlt es sich, den Fotowiderstand in ein 2-3cm langes schwarzes Röhrchen einzubauen, um ihn gegen Fremdlichteinwirkung zu schützen. Wenn man nun ein Lasermodul genau auf das Röhrchen richtet, und den Laserstrahl dann unterbricht, sollte der Zähler seinen Zählerstand erhöhen. Wenn der Zähler nicht funktionieren sollte, kann man die Röhre, in dem sich der LDR befindet, noch verlängern und/oder die Widerstandswerte R1/R2 anpassen.

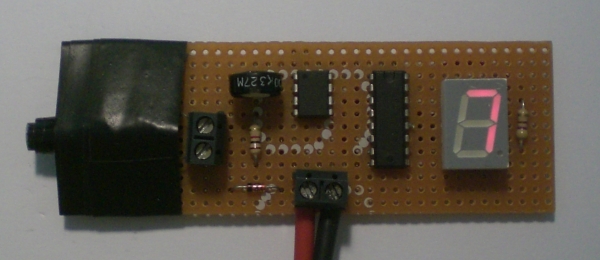

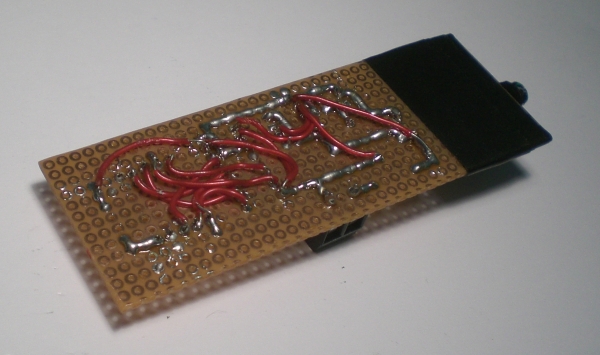

Hier ein Foto vom fertigen Aufbau (ohne Lasermodul):
Auf der linken Seite ist der LDR zu erkennen - er wurde zur Sicherheit in schwarzes Isolierband eingewickelt, um ihn gänzlich vor Fremdlicht zu schützen.
In dieser Konstellation funktioniert der Zähler zuverlässig.
