1Hz-Taktgeber

Bei Uhrenprojekten benötigt mensch bekanntlicherweise 1Hz. Diese Frequenz könnte (wie bei der Digitaluhr I) mit dem Universal-Taktgeber erzeugt werden, wäre dann aber ziemlich ungenau. Diese Schaltung hingegen arbeitet mit einem Quarzoszillator in Verbindung mit einem Teiler-IC, was wesentlich exakter ist.

Das verwendete Quarz besitzt eine Frequenz von 4,194304MHz. Der Teiler-IC CD4521 teilt diese Frequenz durch 222 und heraus kommen genau 1Hz, die am Jumper JP1 anliegen.

Hier ist der Schaltplan zu sehen:

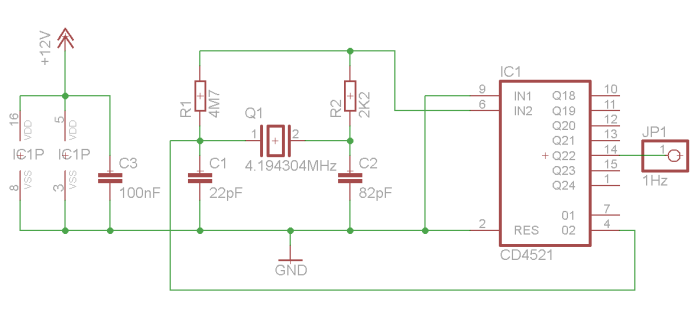

Der Schaltplan des 1Hz-Taktgebers

Beachten Sie, dass der CD4521 neben Pin 16 (+UV) und Pin 8 (GND) auch noch Pin 5 (+UV) und Pin 3 (GND) als Spannungsversorgungseingänge benötigt.

Da der CD4521 ein Baustein der CMOS-Familie ist, arbeitet diese Schaltung problemlos mit Betriebsspannungen im Bereich 3...15V, die +12V im obigen Schaltplan sind also nur ein Beispielwert.
